CZQ系列倉壁振動器

2006-06-09 0

CZQ系列倉壁振動器

●概述:

   倉壁振動器是一種以振動電機為激振源的輕型防壁塞裝置,它是靠高頻振動和沖擊力,有效地消除物料由于內磨擦、潮解、帶電、成分偏析等原因而引起結拱、堵塞現象,從而使物料料口順利排出,保證穩定供料所必需的設備,廣泛用于礦山、冶金、化工、煤炭、食品、玻璃、水泥、糧食等行業。CZQ系列倉壁振動器具有以體積小、重量輕、結構簡單、高效節能、安裝簡單、維修方便等特點。

●結構及安裝形式:

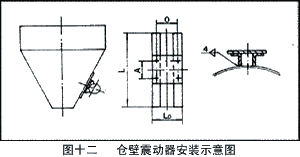

結構及安裝形式見圖十二

倉壁振動器選配表
容量 ≤1 ≤3 ≤10 ≤20 ≤50 ≤150 ≤200
倉壁厚 4.5 6 8 10 12 16 30
電機功率 0.12 0.3 0.5 0.7 1.1 3.0 3×2
激振力 2500 5000 10000 10000 20000 75000 275000
倉壁振動器型號 CZQ-1 CZQ-3 CZQ-5 CZQ-7 CZQ-11 CZQ-30 CZQ-30(兩臺)
注:本表是按料倉上端被固定,下部為游離狀態的結構而計算的,故在料倉上下均被固定的情況,表內資料應作適當修正。
倉壁振動器的外型尺寸表:見表10
型號 功率 A D L0 L d 螺栓 重量 倉容
GZQ-1 0.12 180 100 160 350 14 M12×45 65 1
GZQ-3 0.3 180 110 150 450 14 M12×50 96 3
GZQ-5 0.5 220 110 170 600 22 M20×65 110 10
GZQ-6 0.6 220 145 200 700 22 M20×65 130 15
GZQ-7 0.7 220 160 230 800 27 M24×70 160 20
GZQ-11 1.1 220 160 230 800 27 M24×75 170 60
GZQ-16 1.6 290 280 340 1000 27 M24×90 215 90
GZQ-30 3.0 380 125 340 1000 39 M36×110 380 150
安裝及使用注意事項:
1、安裝2臺振動電機時,安裝位置相對措開50-100cm
2、焊接必須牢固,緊固螺栓必須用彈簧墊圈和緊樂螺母
3、振動電機安裝前應將偏心塊調整到適當至位置,面兩組偏心塊的調整刻度應一致
4、一般結構的料倉,采用振幅小于4級振幅為適宜。
