棒條閥

2006-06-09 0 次

棒條閥門 BTF-Ⅰ單層 BTF-Ⅱ雙層

●概述：

本系列震動閥門是根據建材、選礦、冶金等行業中對中、小型固體塊狀物料的給料、輸送、控制等工藝的要求而研制的一種新型閥門，適用于≤50mm的輸送控制，以及定尺物料的供給。

●結構特點：

本閥門居右結構簡單、易操作、無卡阻、能隨時按需要調整供給物料的大?。ń?jīng)調整能通過≥50mm塊料）。本閥門采用優質型鋼焊接，剛強性、不變形，使用壽命長，基本無維修量，是中、小型晶物，塊狀料控制的理想設備。

●性能參數：

適用介質	Φ≤50mm以下的顆粒物料
適用溫度	≤300℃

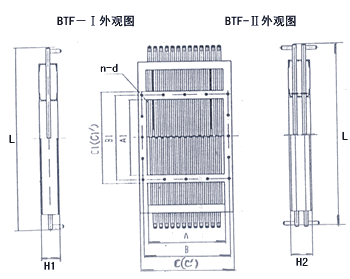

注：括號內尺寸為 BTF－Ⅱ 雙層尺寸

A×A1	B×B1	C×C1	C'×C'1	L	H1	H2	n-d	重量Kg
A×A1	B×B1	C×C1	C'×C'1	L	H1	H2	n-d	BTF-Ⅰ	BTF-Ⅱ
300×300	356×356	396×396	410×410	800	100	120	8-Φ14	158	252
400×400	456×456	496×496	510×510	1000			12-Φ14	239	384
400×1000	456×1056	496×1096	510×1110	2200			18-Φ18	424	672
400×1200	456×1256	496×1296	510×1310	2700			18-Φ18	498	790
500×500	560×560	606×606	620×620	1200	120	140	16-Φ18	324	499
550×550	610×610	606×1180	670×670	1300				376	572
600×600	660×660	706×706	720×720	1400				396	612
600×1100	660×1180	606×1206	720×1220	2500			20-Φ18	721	1156
700×700	770×770	820×820	830×830	1600	140	160		478	726
800×800	870×870	920×920	930×930	1800				543	860
800×1200	870×1280	920×1340	930×1330	2700			28-Φ23	909	1340
900×900	974×974	1030×1030	1040×1040	2000	160	180	24-Φ23	689	1020
1000×1000	1074×1074	1130×1130	1140×1140	2200	160	180	24-Φ23	759	1260
1100×1100	1183×1183	1240×1240	1250×1250	2500	180	200	28-Φ23	849	1460
1200×1200	1280×1280	1340×1340	1350×1350	2700	180	200	32-Φ23	943	1680
