ZZS系列振動篩 |

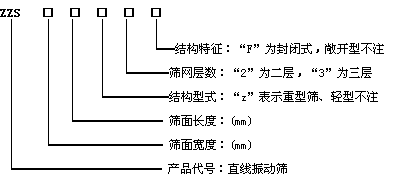

●概述:ZZS系列振動篩是一種以振動電機為激振源的新型振動篩分設備,廣泛用于冶金、礦山、化工、建材、食品加工等行業,用于各行業對大、中、小塊狀物料的分級、脫水、脫介等,其中輕型篩一般水平安裝,篩網為編織網、高效重型篩一般采用傾角5°-15°傾角安裝,并采用篩板結構,具有結構簡單篩分效率高、篩分精確度好、能耗低、噪聲低等特點。 ●型號說明:如:ZZS80.200/2F:篩面寬800mm、篩面長2000mm;封閉式、二層直線振動篩 ●選型說明:1、本系列輕型振動篩的篩網通常為普通碳素編制網和碳鋼焊接網,可根據用戶要求采用不銹鋼篩網。條縫網及其它特殊材料篩網。重型篩通常采用鑄鋼篩板,橡膠耐磨板和鉆孔篩板。 2、本系列振動篩的產量均為處理量,及篩上物和篩下物之和,本系列的產品是以堆密度為1.6t/m3,給料中大于篩孔尺寸的粒級含量占25%,小于1/2篩孔尺寸的粒級占40%,篩面開孔為50%,篩孔為方型孔,篩分效率為90%的基礎上計算而來的,用戶在選型時,只能以樣本中的產量為參考,并根據物料的具體特性(如堆比重、物料粒度含量、含水量、篩分效率、產量、篩網型式及網孔尺寸,并說明篩網層數,結構型式及結構特征。 ●結構說明:其結構如圖三、圖四所示,主要由:1、振動電機、2、篩體、3、減振彈簧、4、支腿等組成。 |

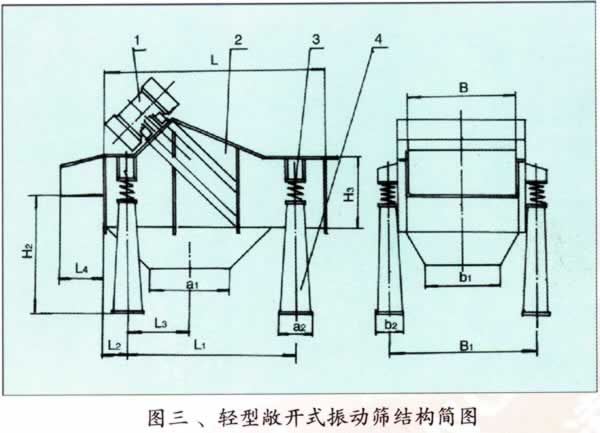

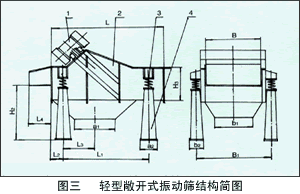

機號 | 型 號 | 產量 (t/h) |
篩孔尺寸 (mm) |
粒度 (mm) |
振幅 (mm) |
功率 (kw) |
重量 (kg) |

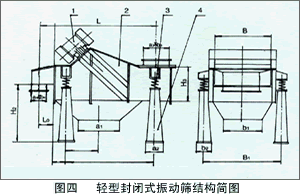

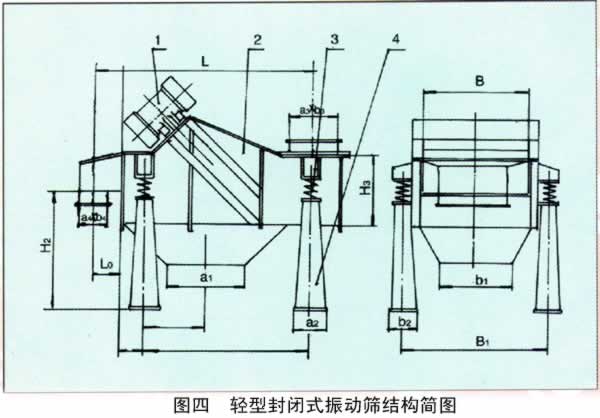

結構尺寸 | 安裝尺寸 | ||||||||||
L | B | H | L1 | L2 | L3 | L4 | B1 | H1 | H2 | a1×b1 | a2×b2 | ||||||||
1 | ZZS50-120 | 3~15 | 2~12 | 28 | 4~7 | 2×0.4 | 350 | 1200 | 500 | 300 | 920 | 150 | 250 | 180 | 850 | 1090 | 540 | 300×250 | 160×160 |
2 | ZZS50-150 | 4~18 | 2~12 | 28 | 4~7 | 2×0.4 | 350 | 1500 | 500 | 300 | 1140 | 160 | 280 | 180 | 850 | 1140 | 540 | 300×250 | 160×160 |
3 | ZZS60-120 | 4~18 | 2~12 | 40 | 4~7 | 2×0.7 | 384 | 1200 | 600 | 380 | 920 | 150 | 250 | 240 | 940 | 1240 | 540 | 300×250 | 180×180 |
4 | ZZS60-150 | 5~25 | 2~12 | 40 | 4~7 | 2×0.7 | 425 | 1500 | 600 | 380 | 1140 | 160 | 280 | 240 | 940 | 1340 | 540 | 400×300 | 180×180 |
5 | ZZS60-180 | 8~40 | 2~12 | 40 | 4~7 | 2×0.7 | 436 | 1800 | 600 | 380 | 1250 | 240 | 300 | 240 | 940 | 1340 | 540 | 400×300 | 180×180 |
6 | ZZS70-140 | 6~30 | 2~12 | 40 | 4~8 | 2×0.7 | 520 | 1400 | 700 | 400 | 1060 | 160 | 280 | 240 | 980 | 1340 | 540 | 400×300 | 180×180 |
7 | ZZS70-180 | 6~36 | 2~12 | 40 | 3~5 | 2×1.1 | 585 | 1600 | 700 | 400 | 1250 | 240 | 300 | 240 | 980 | 1340 | 540 | 400×300 | 200×200 |
8 | ZZS75-180 | 7~40 | 2~12 | 40 | 3~5 | 2×1.1 | 598 | 1800 | 750 | 400 | 1250 | 240 | 300 | 240 | 1040 | 1480 | 540 | 400×300 | 200×200 |
9 | ZZS75-240 | 10~45 | 2~12 | 40 | 4~8 | 2×1.5 | 892 | 2400 | 750 | 400 | 1700 | 300 | 320 | 240 | 1040 | 1480 | 620 | 400×300 | 200×200 |
10 | ZZS80-160 | 8~40 | 2~12 | 60 | 4~8 | 2×1.1 | 675 | 1600 | 800 | 420 | 1200 | 200 | 280 | 280 | 1080 | 1480 | 620 | 400×300 | 240×160 |
11 | ZZS80-240 | 14~60 | 1~25 | 60 | 4~7 | 2×1.5 | 826 | 2400 | 800 | 420 | 1700 | 300 | 320 | 280 | 1080 | 1480 | 620 | 400×300 | 240×160 |
12 | ZZS90-180 | 6~55 | 1~25 | 80 | 4~7 | 2×1.1 | 983 | 1800 | 900 | 440 | 1250 | 240 | 300 | 280 | 1180 | 1480 | 620 | 400×400 | 240×180 |
13 | ZZS90-240 | 8~70 | 1~25 | 80 | 4~7 | 2×1.5 | 1145 | 2400 | 900 | 440 | 1700 | 300 | 320 | 280 | 1180 | 1680 | 620 | 400×400 | 240×180 |
14 | ZZS90-300 | 8~85 | 1~25 | 80 | 4~7 | 2×2.4 | 1487 | 3000 | 900 | 440 | 2100 | 350 | 340 | 280 | 1180 | 1680 | 620 | 400×400 | 320×180 |
15 | ZZS100-200 | 10~92 | 1~25 | 100 | 4~7 | 2×2.4 | 1336 | 2000 | 1000 | 440 | 1400 | 260 | 260 | 280 | 1340 | 1650 | 620 | 450×450 | 320×180 |
16 | ZZS100-240 | 8~100 | 1~25 | 100 | 4~7 | 2×2.4 | 1494 | 2400 | 1000 | 480 | 1700 | 300 | 300 | 340 | 1340 | 1680 | 620 | 450×450 | 320×180 |
17 | ZZS100-300 | 10~115 | 1~25 | 100 | 4~7 | 2×2.4 | 1560 | 3000 | 1000 | 480 | 2100 | 350 | 340 | 340 | 1340 | 1680 | 620 | 500×500 | 320×180 |
18 | ZZS120-240 | 10~125 | 1~25 | 100 | 4~8 | 2×2.4 | 1830 | 2400 | 1200 | 480 | 1700 | 300 | 320 | 340 | 1440 | 2220 | 620 | 600×900 | 360×200 |
19 | ZZS120-300 | 15~155 | 1~25 | 100 | 4~8 | 2×3.2 | 2420 | 3000 | 1200 | 500 | 2100 | 350 | 340 | 340 | 1440 | 1220 | 620 | 600×900 | 360×200 |
20 | ZZS120-360 | 16~180 | 1~25 | 100 | 4~8 | 2×3.2 | 2950 | 3600 | 1200 | 540 | 2520 | 400 | 350 | 340 | 1440 | 2220 | 620 | 600×900 | 380×200 |
機號 | 型號 | 處理量 (t/h) |
篩孔尺寸 (mm) |
粒度 ≤(mm) |
振幅 (mm) |
重量 (kg) |
結構尺寸 | 安裝尺寸 | ||||||||||||
L | B | H | L0 | L1 | L2 | L3 | B1 | H1 | H2 | a1×b1 | a2×b2 | a3×b3 | a4×b4 | |||||||
1 | ZZS50-120F | 3~15 | 2~12 | 28 | 4~7 | 365 | 1200 | 500 | 300 | 220 | 920 | 160 | 250 | 840 | 1100 | 485 | 300×250 | 170×170 | 250×400 | 160×500 |
2 | ZZS50-150F | 4~18 | 2~12 | 28 | 4~7 | 380 | 1500 | 500 | 300 | 220 | 1100 | 160 | 250 | 840 | 1140 | 485 | 300×250 | 170×170 | 250×400 | 160×500 |
3 | ZZS60-120F | 4~20 | 2~12 | 40 | 4~7 | 425 | 1200 | 600 | 380 | 220 | 920 | 160 | 300 | 940 | 1250 | 485 | 400×250 | 180×180 | 250×500 | 200×400 |
4 | ZZS60-150F | 5~25 | 2~12 | 40 | 4~7 | 450 | 1500 | 600 | 380 | 220 | 1100 | 160 | 300 | 940 | 1320 | 480 | 400×250 | 180×180 | 250×500 | 200×400 |
5 | ZZS60-180F | 8~40 | 2~12 | 40 | 4~7 | 486 | 1800 | 600 | 380 | 220 | 1250 | 240 | 200 | 940 | 1320 | 480 | 400×250 | 180×180 | 250×500 | 200×400 |
6 | ZZS70-140F | 6~30 | 2~12 | 40 | 4~8 | 560 | 1400 | 700 | 400 | 220 | 1040 | 160 | 280 | 1000 | 1320 | 480 | 400×300 | 200×200 | 300×600 | 200×400 |
7 | ZZS70-180F | 6~36 | 2~12 | 40 | 3~5 | 662 | 1800 | 700 | 400 | 220 | 1250 | 240 | 220 | 1000 | 1320 | 480 | 400×300 | 200×200 | 300×600 | 200×400 |
8 | ZZS75-180F | 7~40 | 2~12 | 40 | 3~5 | 678 | 1800 | 750 | 420 | 240 | 1250 | 240 | 220 | 1040 | 1500 | 490 | 400×320 | 220×220 | 300×650 | 200×400 |
9 | ZZS75-240F | 10~45 | 2~12 | 60 | 4~8 | 1060 | 2400 | 750 | 420 | 240 | 1660 | 280 | 220 | 1040 | 1510 | 530 | 400×320 | 220×220 | 300×650 | 200×400 |
10 | ZZS80-160F | 8~40 | 2~12 | 60 | 4~8 | 775 | 1600 | 800 | 450 | 240 | 1180 | 200 | 280 | 1100 | 1510 | 530 | 400×320 | 240×160 | 300×700 | 220×450 |
11 | ZZS80-240 | 14~60 | 2~12 | 60 | 4~7 | 1020 | 2400 | 800 | 450 | 240 | 1660 | 280 | 260 | 1100 | 1510 | 530 | 400×320 | 240×160 | 300×700 | 220×450 |
12 | ZZS90-180F | 6~55 | 1~25 | 80 | 4~7 | 1120 | 1800 | 900 | 450 | 240 | 1250 | 240 | 220 | 1100 | 1520 | 540 | 400×400 | 240×160 | 340×800 | 220×500 |
13 | ZZS90-240 | 8~70 | 1~25 | 80 | 4~7 | 1085 | 2400 | 900 | 450 | 240 | 1660 | 280 | 260 | 1280 | 1520 | 540 | 400×400 | 240×180 | 340×800 | 220×500 |
14 | ZZS90-300F | 8~85 | 1~25 | 80 | 4~7 | 1690 | 3000 | 900 | 450 | 260 | 2100 | 320 | 220 | 1280 | 1520 | 540 | 400×400 | 240×180 | 340×800 | 220×500 |
15 | ZZS100-200F | 10~92 | 1~25 | 100 | 4~7 | 1620 | 2000 | 1000 | 450 | 260 | 1400 | 250 | 240 | 1340 | 1720 | 540 | 500×500 | 240×180 | 350×900 | 220×600 |
16 | ZZS100-240F | 8~100 | 1~25 | 100 | 4~7 | 1720 | 2400 | 1000 | 480 | 260 | 1660 | 280 | 260 | 1340 | 1680 | 500 | 500×500 | 320×180 | 350×900 | 220×600 |
17 | ZZS100-300F | 10~115 | 1~25 | 100 | 4~7 | 1788 | 3000 | 1000 | 480 | 260 | 2100 | 340 | 220 | 1340 | 1680 | 500 | 500×500 | 320×180 | 350×900 | 220×600 |
18 | ZZS120-240F | 10~125 | 1~25 | 100 | 4~8 | 2017 | 2400 | 1200 | 500 | 300 | 1660 | 280 | 260 | 1520 | 1700 | 520 | 500×700 | 320×180 | 400×1100 | 250×650 |
19 | ZZS120-300F | 15~155 | 1~25 | 100 | 4~8 | 2886 | 3000 | 1200 | 500 | 300 | 2100 | 340 | 220 | 1520 | 1880 | 520 | 500×700 | 360×200 | 400×1100 | 250×650 |
20 | ZZS120-360F | 16~180 | 1~ 25 | 100 | 4~8 | 3580 | 3600 | 1200 | 500 | 300 | 2500 | 400 | 280 | 1520 | 1900 | 520 | 500×900 | 380×200 | 400×1100 | 250×650 |

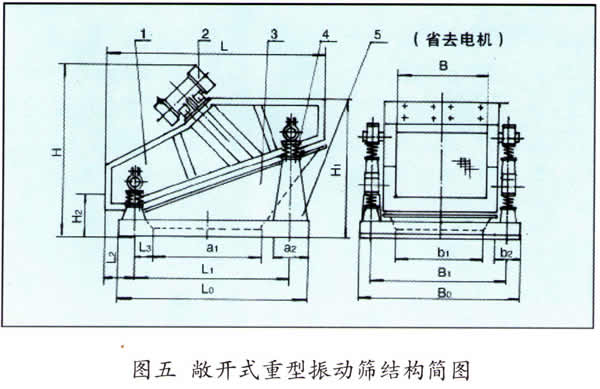

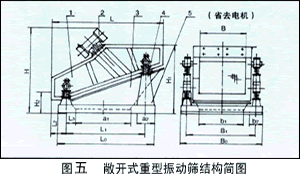

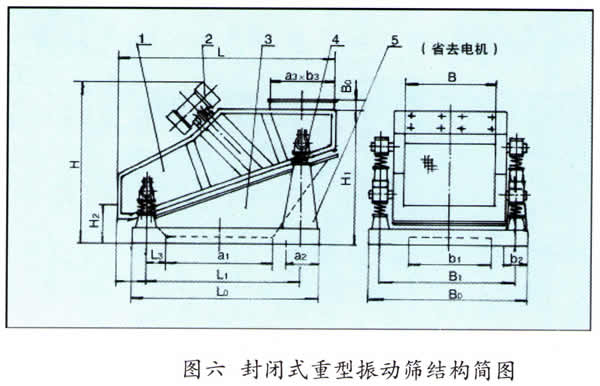

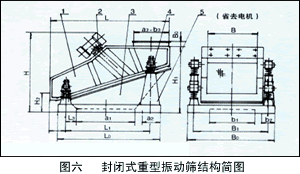

圖五、圖六注:1、篩體 2、振動電機 3、下料斗 4、減振彈簧 5、支座 |
結構 特征 |
機號 | 型號 | 產量 (t/h) |
篩孔 尺寸 (mm) |
物料 粒度 (mm) |
振幅 (mm) |
電機 功率 (kw) |
重量 (kg) |
結構尺寸 (mm) |
安裝尺寸 (mm) | ||||||||||||
L | B | L0 | L1 | L2 | L3 | B0 | B1 | H | H1 | H2 | a1×b1 | a2×b2 | a3×b3 | |||||||||
重 型 敞 開 式 |
1 | ZZS90-180Z | 23~100 | 5~50 | ≤100 | 4~7 | 2×1.5 | 1720 | 1800 | 900 | 1560 | 1160 | 300 | 80 | 1280 | 1160 | 1520 | 1320 | 480 | 900×700 | 200×100 | / |
2 | ZZS90-240Z | 40~50 | 5~50 | ≤100 | 4~7 | 2×1.5 | 1940 | 2400 | 900 | 1840 | 1480 | 320 | 100 | 1280 | 1160 | 1840 | 1660 | 620 | 1250×700 | 350×100 | / | |
3 | ZZS90-300Z | 50~200 | 5~50 | ≤100 | 4~7 | 2×1.5 | 2120 | 3000 | 900 | 2360 | 1960 | 360 | 100 | 1280 | 1160 | 2020 | 1840 | 640 | 1600×700 | 400×120 | / | |
4 | ZZS100-200Z | 40~50 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2260 | 2000 | 100 | 1560 | 1260 | 300 | 140 | 1440 | 1320 | 1660 | 1500 | 580 | 1040×800 | 300×200 | / | |
5 | ZZS100-240Z | 50~160 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2180 | 2400 | 100 | 1840 | 1480 | 320 | 100 | 1440 | 1320 | 1820 | 1640 | 580 | 1250×800 | 350×120 | / | |
6 | ZZS100-300Z | 60~200 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2340 | 3000 | 100 | 2360 | 1960 | 360 | 150 | 1440 | 1320 | 2020 | 1840 | 640 | 1600×800 | 400×140 | / | |
7 | ZZS110-240Z | 50~180 | 5~60 | ≤120 | 4~7 | 2×2.4 | 2280 | 2400 | 110 | 1840 | 1480 | 320 | 100 | 1540 | 1420 | 1820 | 1640 | 580 | 1250×900 | 350×140 | / | |
8 | ZZS110-300Z | 70~220 | 5~60 | ≤120 | 4~7 | 2×2.4 | 2460 | 3000 | 110 | 2360 | 1960 | 360 | 150 | 1540 | 1420 | 2040 | 1850 | 640 | 1600×900 | 400×140 | / | |
9 | ZZS120-240Z | 60~190 | 5~60 | ≤120 | 5~8 | 2×3.2 | 2595 | 2400 | 120 | 1840 | 1480 | 320 | 100 | 1660 | 1540 | 1860 | 1640 | 580 | 1250×100 | 350×140 | / | |
10 | ZZS120-300Z | 70~250 | 5~60 | ≤120 | 5~8 | 2×3.2 | 3280 | 3000 | 150 | 2360 | 1960 | 360 | 150 | 1980 | 1860 | 2060 | 1840 | 640 | 1600×100 | 400×140 | / | |
11 | ZZS150-300Z | 90~240 | 5~80 | ≤150 | 5~8 | 2×3.2 | 3880 | 3000 | 150 | 2360 | 1960 | 360 | 150 | 1980 | 1860 | 2060 | 1840 | 640 | 1600×130 | 400×140 | / | |
12 | ZZS150-360Z | 110~350 | 5~80 | ≤150 | 5~8 | 2×5.5 | 5420 | 3600 | 150 | 2900 | 2400 | 400 | 100 | 2020 | 1860 | 2380 | 2180 | 740 | 1950×130 | 500×160 | / | |
13 | ZZS150-400Z | 120~400 | 5~80 | ≤150 | 5~8 | 2×5.5 | 5840 | 4000 | 150 | 3460 | 2900 | 400 | 100 | 2020 | 1860 | 2480 | 2180 | 840 | 2740×130 | 500×160 | / | |
重 型 封 閉 式 |
1 | ZZS90-180ZF | 32~100 | 5~50 | ≤100 | 4~7 | 2×1.1 | 1860 | 1800 | 900 | 1560 | 1160 | 300 | 80 | 1280 | 1160 | 1520 | 1320 | 480 | 900×700 | 200×100 | 310×800 |
2 | ZZS90-240ZF | 40~150 | 5~50 | ≤100 | 4~7 | 2×1.5 | 2140 | 2400 | 900 | 1840 | 1480 | 320 | 100 | 1280 | 1160 | 1840 | 1660 | 620 | 1240×700 | 350×100 | 310×800 | |
3 | ZZS90-300ZF | 50~200 | 5~50 | ≤100 | 4~7 | 2×1.5 | 2280 | 3000 | 900 | 2340 | 1960 | 360 | 150 | 1280 | 1160 | 2040 | 1860 | 640 | 1600×700 | 400×120 | 300×800 | |
4 | ZZS100-200ZF | 40~150 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2320 | 2000 | 100 | 1560 | 1260 | 300 | 140 | 1440 | 1320 | 1680 | 1500 | 600 | 1020×800 | 300×120 | 320×900 | |
5 | ZZS100-240ZF | 50~160 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2390 | 2400 | 100 | 1840 | 1480 | 320 | 100 | 1440 | 1320 | 1840 | 1660 | 620 | 1240×800 | 350×120 | 320×900 | |
6 | ZZS100-300ZF | 60~200 | 5~50 | ≤100 | 4~7 | 2×2.4 | 2490 | 3000 | 100 | 2360 | 1960 | 360 | 150 | 1440 | 1320 | 2040 | 1860 | 640 | 1600×800 | 400×140 | 320×900 | |
7 | ZZS110-240ZF | 50~180 | 5~60 | ≤120 | 4~7 | 2×2.4 | 2400 | 2400 | 110 | 1840 | 1480 | 320 | 100 | 1540 | 1420 | 1840 | 1640 | 600 | 1240×900 | 350×120 | 350×1000 | |
8 | ZZS110-300ZF | 70~220 | 5~60 | ≤120 | 4~7 | 2×2.4 | 2580 | 3000 | 110 | 2360 | 1960 | 360 | 150 | 1540 | 1420 | 2040 | 1860 | 640 | 1600×900 | 400×140 | 350×1000 | |
9 | ZZS120-240ZF | 60~190 | 5~60 | ≤120 | 5~8 | 2×3.2 | 2840 | 2400 | 120 | 1840 | 1480 | 320 | 100 | 1660 | 1540 | 1860 | 1640 | 580 | 1250×100 | 350×140 | 380×1100 | |
10 | ZZS120-300ZF | 70~250 | 5~60 | ≤120 | 5~ | 2×3.2 | 3520 | 3000 | 120 | 2360 | 1960 | 360 | 150 | 1660 | 1540 | 2080 | 1860 | 640 | 1600×100 | 400×140 | 380×1100 | |
11 | ZZS150-300ZF | 90~240 | 5~80 | ≤150 | 5~8 | 2×3.2 | 4260 | 3000 | 150 | 2360 | 1960 | 360 | 150 | 1980 | 1860 | 2080 | 1860 | 650 | 1600×130 | 400×140 | 400×1400 | |
12 | ZZS150-360ZF | 110~350 | 5~80 | ≤150 | 5~8 | 2×5.5 | 5840 | 3600 | 150 | 2900 | 2390 | 400 | 100 | 2020 | 1860 | 2180 | 2180 | 750 | 1950×130 | 500×160 | 400×1400 | |
13 | ZZS150-400ZF | 120~400 | 5~80 | ≤150 | 5~8 | 2×5.5 | 6380 | 3600 | 150 | 3000 | 2900 | 400 | 100 | 2020 | 1860 | 2250 | 2250 | 850 | 2750×130 | 500×160 | 400×1400 |
