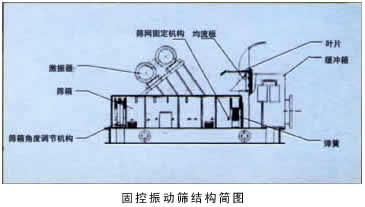

●結構特點:
GZS系列振動篩是我公司近年來研制開發的一種新型、高效的鉆井液振動篩系列,是一種優質、快速鉆井液必備的固控處理設備,可將泥漿固控含量控制在0.2%以內,確保泥漿性能達到國家標準。廣泛用于軟、硬質地層和泥漿含沙量大的工況,其具有以下特點: 1、該振動篩以隔爆振動電機為激振源,具有結構簡單、運行平穩、使用維修方便,噪音低等特點。 2、該振動篩利用直線振動原理,具有振動性能好,透篩性好,運行速度快,處理能力大等特點。 3、該篩為雙層結構,上層篩網網孔較大、下層篩網網孔特細,泥漿經過上層篩網預處理后,再經過二層特細篩篩網過濾,其大大提高了篩分效率,使鉆井液的凈化質量顯著提高。 4、鉅形渡槽加分流裝置,避免了沉砂、液流分布不均現象,渡槽中循環系統采用倒錐結構,在保證其密封性能的同時,操作更為方便靈活;其升降機構為封閉式結構,可有效保護傳動絲桿被腐蝕和損壞。 5、該篩設計采用可調式結構,使篩體能在-5°—+5°范圍內方便自由調節傾角,用戶可根據泥漿的具體特性來任意調節,這樣可大大提高振動篩對各種泥漿的適應性。 6、該篩采用泥漿緩沖、均流裝置。篩網采用縱橫雙向固定結構,這樣,就大提高了篩網的使用壽命。 7、該篩采用特制的粘結篩網,其篩網剛性好、抗沖激性和抗疲勞性強,其使用壽命為普通編制篩網使用壽命的5—10倍。
●技術參數: 1、GZS I型、GZSⅡ型單聯雙層振動篩 外形尺寸:2650 X 1600 x 1250 篩分面積:上層:1.7 m2下層2.32 m2 振動電機:2 X 1.5 kw 篩體傾角:—5°—+5°(可調) 振動次數:1430 r/min 2、GZS I型、GZSⅡ型雙聯雙層振動篩 外形尺寸:3400 X 2650 X 1250 篩分面積:2 X 4 m2 振動次數:1430 r/min
●注意事項:
1、設備安裝必須保持水平。 2、使用前應將所有螺栓擰緊一次,以防在運輸安裝過程中螺栓松動。 3、使用時,兩臺電機必須保持同時反向工作。 4、根據泥漿粘度和篩分情況,可調節篩箱傾角調節機構,以保證良好的篩分效果。 5、更換篩網時,應同時檢查密封膠條,看是否更換。 6、停止使用時,應用清水將篩網沖刷干凈,以防泥漿干涸,堵塞篩網。

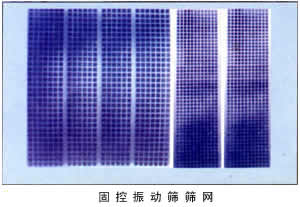

●篩網:GZS固控振動篩的篩網,采用鋼架六方孔的網狀鋼板做襯板,在保證襯板強度的同時,使過濾面積效率最高,采用疊層的網絲在預緊狀態下粘合。解決了篩分過程中拉緊不勻,篩網的撓曲和污染,使其具有篩分效率高,使用壽命長,易于更換的特點。
|
